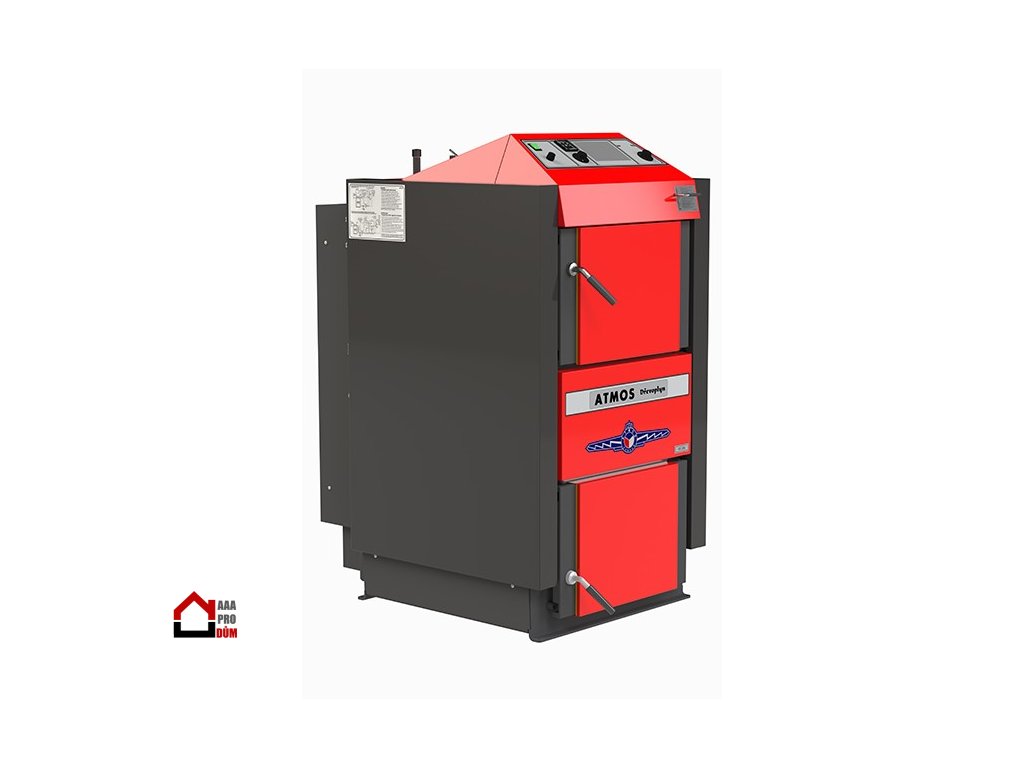

    ATMOS Kotel DC 18 S, pravý zplynovací kotel na dřevo

    Kód: DC18S
    Neohodnoceno
    topeni a ohrev vody atmos kotel dc 18 s
    56 406 Kč / ks
    Skladem

    Zplynovací kotle na dřevo – Dřevoplyn

    Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

    Detailní informace

    Detailní popis produktu

    Výhody zplynovacích kotlů na kusové dřevo ATMOS

    • Možnost spalovat velké kusy dřeva (kusové dřevo)
    • Velký zásobník paliva – dlouhá doba hoření
    • Vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
    • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
    • Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
    • Chladící smyčka proti přetopení – bez rizika poškození kotle
    • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
    • Kotel bez trubkovnice – snazší čištění
    • Malé rozměry a nízká hmotnost
    • Možnost volby dvířek P / L (pravá/levá) u vybraných typů
    • Vysoká kvalita

    Instalace

    Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
    Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

    Technické údaje Typ kotle
    DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
    Výkon kotle kW 20 22 25/27 30 35 40 49,9
    Výhřevná plocha m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
    Objem palivové šachty dm3 (l) 60 95 95 95 13 5 135 180
    Rozměr plnícího otvoru mm 450 x 260
    		 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
    Předepsaný tah komína Pa/mbar 18/0,18 23/023 23/0,23 24/0,24 24/0,24 24/0,24 25/0,25
    Max. prac. přetlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
    Hmotnost kotle kg 269 324 326 332 366 368 433
    Průměr odtahového hrdla mm 150/152
    		 150/152 150/152 150/152 150/152 150/152 150/152
    Krytí el. části IP 20 20 20 20 20 20 20
    Elektrický příkon W 50 50 50 50 50 50 50
    Účinnost % 90,1 % 89,9 % 89,9 % 89,9 % 88,9 % 88,9 % 87,7 %
    Třída kotle dle ČSN EN 303-5 5 5 5 5 5 5 4
    Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+
    Teplota spalin při jmenovitém výkonu °C 157 177 177 177 185 185 255
    Hmotn. průtok spalin při jmenovitém výkonu
    		 kg/s  0,012 0,014 0,015 0,017 0,020 0,022 0,025
    Předepsané palivo (preferované) Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
    Průměrná spotřeba paliva kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
    Délka dřeva mm 330 530 530 530 530 530 730
    Doba hoření při jmenovitém výkonu
    		 hod.  2 3 3 2 3 2 3
    Objem vody v kotli l 45 58 58 58 80 80 89
    Hydraulická ztráta kotle mbar 0,18 0,21 0,21 0,21 0,20 0,20 0,22
    Minimální objem vyrovnávací nádrže l 500 500 500 500 500 500 750
    Spotřeba na topnou sezónu Ø prost. metry 20 22 25 30 35 40 50
    Připojovací napětí
    		 V/Hz 230/50
    Legenda k nákresu kotlů
    1. Těleso kotle 23. Chladící smyčka proti přetopení
    2. Dvířka plnící 24. Regulační termostat ventilátoru (kotlový)
    3. Dvířka popelníková 25. Výplň dvířek – Sibral
    4. Ventilátor odtahový (S) 26. Těsnění dvířek – šňůra 18 x 18
    5. Žáruvzdorná tvarovka – tryska 27. Žáruvzdorná tvarovka – keramická střecha
    6. Ovládací panel 29. Kondenzátor odtahového ventilátoru
    7. Bezpečnostní termostat 33. Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
    8. Regulační záklopka 35. Spalinový termostat
    10. Žáruvzdorná tvarovka – kulový prostor L+ P (DC18S) 36. Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout)
    11. Těsnění – trysky 37. Brzdič – pod střechou (DC30SX, DC40SX, DC50S)
    12. Žáruvzdorná tvarovka – půlměsíc 39. Brzdič spalin podél kulového prostoru (DC18S)
    13. Zatápěcí záklopka 42. Regulace primárního vzduchu
    14. Žáruvzdorná tvarovka – zadní čelo 43. Regulace sekundárního vzduchu
    15. Víko čistící
    17. Táhlo zatápěcí záklopky K – hrdlo kouřovodu
    18. Teploměr L – výstup vody z kotle
    19. Clona rámečku M – vstup vody do kotle
    20. Vypínač s kontrolkou N – nátrubek pro napouštěcí kohout
    22. Regulátor tahu – Honeywell FR 124 P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



    Doplňkové parametry

    Kategorie: kotle na tuhá paliva
    Záruka: 2 roky
    EAN: 8595183300075
