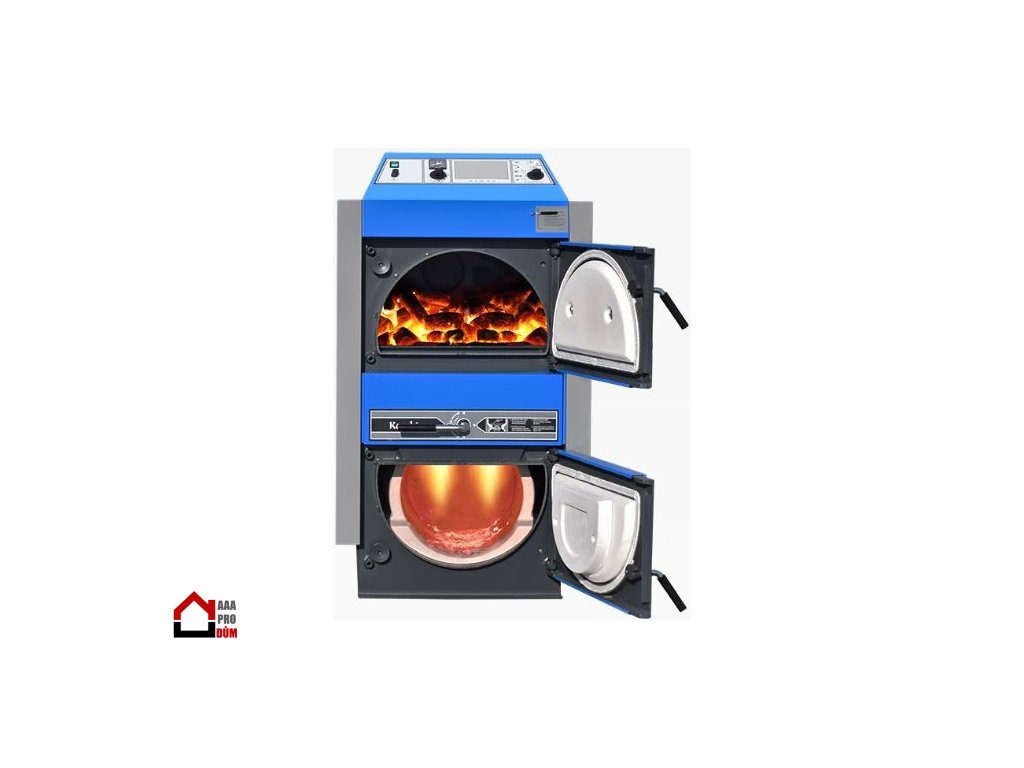

ATMOS Kotel C 25 ST 25kW uhlí/dřevo

Kód: C25ST

Neohodnoceno

67 071 Kč / ks

Zplynovací kotle na hnědé uhlí (dřevo)

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle. Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Detailní informace

Popis

Detailní popis produktu

Výhody zplynovacích kotlů na uhlí ATMOS

Možnost spalovat kvalitně hnědé uhlí a dřevo jako náhradní palivo
Velký zásobník paliva = dlouhá doba hoření
Vysoká účinnost 85,4 až 90,4 % dle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologicky šetrnější spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x/ týden, u uhlí 1x/ denně)
Snadné čištění – (C25ST, C32ST, C50S – kotle s trubkovnicí)
Malé rozměry a nízká hmotnost
Možnost volby dvířek P / L (pravá/levá)
Vysoká kvalita

Technické údaje		Typ kotle
		C15S	C18S	C25ST	C32ST	C40S	C50S
Jmenovitý výkon	kW	16	20	25	32	40	48
Výhřevná plocha	m²	1,6	1,8	2,6	3,1	3,2	3,5
Objem palivové šachty	dm³ (l)	45	60	90	110	135	135
Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	16/0,16	20/0,20	23/0,23	25/0,25	28/0,28	28/0,28
Max. pracovní přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	273	295	379	415	434	492
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20	20	20
Elektrický příkon	W	50	50	50	50	50	50
Účinnost v celém rozsahu výkonu	%	90,4	88,9	88,9	88,6	85,4	90,0
Třída kotle		5	5	5	5	4	5
Třída energetické účinnosti		B	C	C	C	C	B
Teplota spalin při jmenovitém výkonu	°C	141	169	164	181	225	230
Hmotnostní průtok spalin při jmenovitém výkonu	kg/s	0,010	0,012	0,016	0,018	0,022	0,025
Předepsané palivo (preferované)		Hnědé uhlí ořech 1 o výhřevnosti 17 – 20 MJ/kg^-1
Náhradní palivo (zátop)		Suché dřevo o výhřevnosti 15 – 18 MJ/kg^-1, průměr 80 – 120 mm a o vlhkosti 12 – 20 %
Maximální délka dřeva	mm	250	330	330	430	530	530
Doba hoření při jmenovitém výkonu pro uhlí	hod.	4	4	4	5	5	4
Doba hoření při jmenovitém výkonu pro dřevo	hod.	2	2	2	3	3	2
Objem vody v kotli	l	37	45	68	74	77	105
Hydraulická ztráta kotle	mbar	0,17	0,18	0,20	0,22	0,22	0,22
Připojovací napětí	V/Hz	230/50
Ekodesign
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.

Technické informace

Legenda k nákresu kotlů
1.	Těleso kotle	21.	Trubkový výměník – trubkovnice (C25ST, C32ST, C50S)
2.	Dvířka plnící (vrchní)	22.	Regulátor výkonu – HONEYWELL FR124
3.	Dvířka popelníková (spodní)	23.	Žáruvzdorná tvarovka – kostka přední
4.	Ventilátor – odtahový (S)	24.	Regulační (kotlový) termostat ventilátoru
5.	Žáruvzdorná tvarovka – kostka zadní	25.	Výplň dvířek – Sibral
6.	Ovládací panel	26.	Těsnění dvířek – šňůra 18 x 18
7.	Bezpečnostní termostat	27.	Clona topeniště – zadní CxxST
8.	Regulační klapka	28.	Brzdič – podél kulového prostoru (C50S)
9.	Rošt (segment)	30.	Spalinový termostat
10.	Žáruvzdorná tvarovka – kulový prostor	31.	Kondenzátor pro odtahový ventilátor – 1μF
11.	Roštová trubka	32.	Chladící smyčka proti přetopení – 1/2“
12.	Žáruvzdorná tvarovka – půlměsíc (clona dvířek)	33.	Regulace primárního vzduchu
13.	Zatápěcí záklopka	34.	Regulace sekundárního vzduchu
14.	Žáruvzdorná tvarovka – zadní čelo kulového prostoru
15.	Víko čistící
16.	Roštovací páka	K	– hrdlo kouřovodu
17.	Táhlo roztápěcí záklopky	L	– výstup vody z kotle
18.	Teploměr	M	– vstup vody do kotle
19.	Clona rámečku, clona topeniště – přední	N	– nátrubek pro napouštěcí kohout
20.	Vypínač	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku

Doplňkové parametry

Kategorie:	kotle na tuhá paliva
Záruka:	2 roky
EAN:	8595183301683
